Auswahl befeuerter Heizgeräte: Typen und Anwendungen in der petrochemischen Industrie

Auswahl befeuerter Heizgeräte für die petrochemische Industrie muss sich auf drei Kerndimensionen konzentrieren: Prozessanforderungen, Benchmarks für die thermische Effizienz und Einhaltung der Sicherheitsvorschriften. Tuopu Industry (Jiangsu) Co., Ltd. deckt als First-Level-Lieferant für SINOPEC, PetroChina und CNOOC die gesamte Produktpalette ab, einschließlich Ethylen-Spaltöfen, Reformer zur Wasserstofferzeugung und Styrol-Heizeinheiten, mit vollständiger EPC-Vertragskapazität vom Prozesspaketdesign bis zur Anlageninbetriebnahme. Moderne petrochemisch befeuerte Heizgeräte erreichen einen thermischen Wirkungsgrad von über 85 % durch optimierte Wärmelastverteilung zwischen Strahlungs- und Konvektionsabschnitten, hocheffiziente Brenner und Abwärmerückgewinnungssysteme.

Kerntypen und technische Anwendungen

Petrochemisch befeuerte Heizgeräte werden je nach Prozessanforderungen in verschiedene Bauformen eingeteilt. Tuopu Industry führt maßgeschneiderte Designs gemäß den Spezifikationen verschiedener Prozesslizenzgeber durch. Zu den Haupttypen gehören Kastenöfen, Zylinderöfen und Vertikalöfen.

In Kastenheizgeräten absorbieren Prozessflüssigkeiten in Rohren mit Strahlungsabschnitt Wärme hauptsächlich durch direkte Strahlung von Flammen, während der Konvektionsabschnitt Wärme über Rauchgaskonvektion überträgt. Zylindrische Öfen verfügen typischerweise über vertikal angeordnete Strahlrohre, wobei einige Modelle eine spiralförmige Spulenkonstruktion verwenden, die für Installationen mit begrenztem Platzangebot geeignet ist. Vertikalöfen optimieren das Verhältnis von Ofenhöhe zu Durchmesser und erreichen so große Strahlungswärmeübertragungsflächen auf begrenztem Raum.

Aus Sicht der Verbrennungsluftversorgung umfassen technische Entwürfe vier Modi: natürlicher Luftzug, erzwungener Luftzug, induzierter Luftzug und ausgeglichener Luftzug. Beim Zwangszug werden Ventilatoren eingesetzt, um die Luftgeschwindigkeit zu erhöhen und die Kraftstoff-Luft-Mischung zu verbessern. Der natürliche Zug beruht auf dem Dichteunterschied zwischen den Gasen innerhalb und außerhalb des Schornsteins, um einen Sog zu erzeugen. Balanced Draft nutzt sowohl Zwangs- als auch Saugzuggebläse für eine präzise Verbrennungssteuerung. Tuopu Industry wählt das optimale Belüftungsschema basierend auf den Bedingungen des Projektstandorts, der Höhe, dem Klima und den Kraftstoffeigenschaften aus.

85 %

Moderne Heizungswärmeeffizienz

750–850 °C

Betriebstemperatur des Ethylen-Krackofens

1000 °C

Spitzentemperatur des Wasserstoffreformers

Beatmungsmodustypen

Kernproduktportfolio der Tuopu-Industrie

Tuopu Industry deckt die gesamte Industriekette befeuerter Heizgeräte für die petrochemische Industrie ab, wobei alle Produkte unabhängig voneinander auf der Grundlage praktischer technischer Erfahrung hergestellt werden. In der folgenden Tabelle sind die wichtigsten Produktkategorien aufgeführt, die das Unternehmen tatsächlich liefert:

Produktkategorie	Kernfunktion	Typische Anwendung
Ethylen-Krackofen	Crackt Naphtha, Ethan und andere Ausgangsstoffe bei 750–850 °C, um Ethylen und Propylen herzustellen	Olefin-Produktionsanlagen
Reformer zur Wasserstofferzeugung	Bietet Wärmeenergie bis zu 1000 °C für Dampfreformierungsreaktionen mit Erdgas oder Kohlenwasserstoffen	Wasserstoffversorgungseinheiten für Raffinerien
Styrol-Heizgerät	Liefert eine stabile Wärmequelle für die Dehydrierung von Ethylbenzol zu Styrol	Produktionsanlagen für Styrol
CDU- und VDU-Heizung	Stellt anfängliche Wärmeenergie für die Rohöldestillation zur Trennung verschiedener Fraktionen bereit	CDU/VDU-Einheiten für Raffinerien

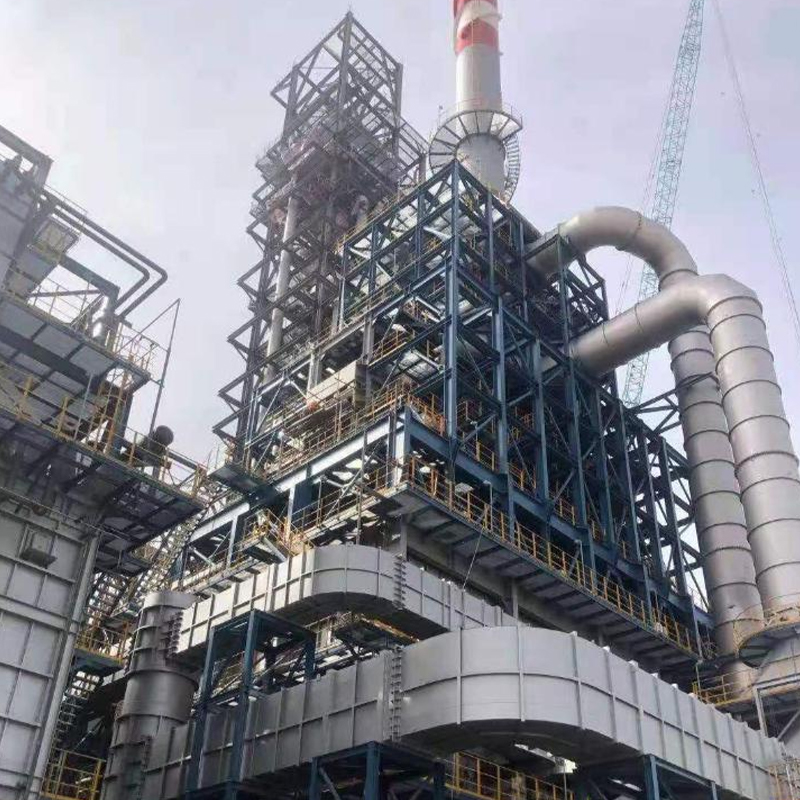

Vier-in-Eins-Reformer	Integriert mehrere Reaktionsfunktionen zur Optimierung der thermischen Effizienz und der räumlichen Anordnung	Kohlechemie- und Synthesegasanlagen
DRI-Reformerrohrbaugruppe	Liefert hochtemperaturbeständige Reaktionsrohrbaugruppen für den Direktreduktionsprozess von Eisen	DRI-Installationen für die Stahlerzeugung
Ethylen-Crackrohr	Schleudergegossene Hochtemperaturlegierungsrohre, die extremen Temperaturwechseln standhalten	Strahlungsabschnitt von Ethylen-Spaltöfen
Strahlende Spule	Optimiert die Effizienz der Strahlungswärmeübertragung und verteilt die Wärmelast gleichmäßig	Strahlungsabschnitte verschiedener befeuerter Heizgeräte
Konvektionsabschnittsmodul	Gewinnt Abwärme aus Rauchgasen zurück, um den gesamten thermischen Wirkungsgrad zu verbessern	Endwärmerückgewinnung von befeuerten Heizgeräten

Ethylen-Krackofen im Vergleich zu konventionell befeuerten Heizgeräten

Der Ethylen-Spaltofen ist einer der technisch komplexesten Arten befeuerter Erhitzer in der petrochemischen Industrie. Tuopu Industry verfügt über umfassendes Fachwissen in der Konstruktion und Herstellung von Ethylen-Spaltöfen und bietet seinen Kunden umfassende EPC-Dienstleistungen vom Prozesspaketdesign bis zur Anlageninbetriebnahme.

Der Konstruktionskern des Ethylen-Spaltofens liegt in der Auswahl und Anordnung der Strahlungsrohrschlangen. Tuopu Industry verwendet als Kernmaterial für den Strahlungsabschnitt zentrifugalgegossene Hochtemperaturlegierungsrohre, die bei Betriebstemperaturen von 750–850 °C eine hervorragende Kriechfestigkeit und Oxidationsbeständigkeit aufweisen. Das Unternehmen hat mehrere EPC-Projekte für Ethylen-Spaltöfen abgeschlossen und dabei umfangreiche Erfahrungen bei der technischen Umsetzung gesammelt.

Wichtige Designunterschiede: Ethylen-Spaltöfen müssen das Ausgangsmaterial innerhalb einer extrem kurzen Verweilzeit auf 750–850 °C erhitzen und die Reaktion schnell abschrecken. Daher verwendet der Strahlungsabschnitt Spulenkonstruktionen mit kleinem Durchmesser und kurzer Verweilzeit mit extrem hohen Anforderungen an die Gleichmäßigkeit der Wärmeflussverteilung. Herkömmliche befeuerte Heizgeräte konzentrieren sich auf die stationäre Wärmeübertragung mit relativ entspannten Rohrdurchmessern und Strömungsgeschwindigkeitskonstruktionen.

Eignung von befeuerten Heizgeräten für Kleinanlagen

Kleine petrochemische Anlagen stehen bei der Auswahl befeuerter Heizgeräte vor zahlreichen Herausforderungen, darunter Platzbeschränkungen, Schwankungen der Wärmelast und Anpassungsfähigkeit des Brennstoffs. Zylindrische und vertikale Öfen dienen als kompakte Lösungen mit erheblichen Vorteilen in kleinen Anlagen.

Zylindrische Öfen verfügen über vertikal angeordnete Strahlrohre, die bei kompakter Struktur nur eine minimale Grundfläche beanspruchen und sich daher ideal für Modernisierungsprojekte mit begrenztem Platzangebot eignen. Vertikalöfen optimieren das Verhältnis von Ofenhöhe zu Durchmesser und erreichen so große Strahlungswärmeübertragungsflächen auf begrenztem Raum. Tuopu Industry führt umfassende Bewertungen auf der Grundlage der Projekthöhe, der Klimabedingungen und der Brennstoffeigenschaften durch, um optimale Ofenkonfigurationen für kleine Anlagen zu empfehlen.

Bewertungsdimension	Vorteile des Zylinderofens	Vorteile des Vertikalofens
Raumbelegung	Geringer Platzbedarf, geeignet für Modernisierungsprojekte	Hohe vertikale Raumausnutzung
Wärmelastbereich	Mittlere Wärmebelastung bei stabilem Betrieb	Großer Einstellbereich für die Heizlast
Installationskosten	Hohe Modularität, kurzer Installationszyklus	Einfache Gründung, niedrige Baukosten
Wartungszugänglichkeit	Bequemer Strahlrohraustausch	Großzügiger Inspektionsraum für den Konvektionsbereich

Auswahl von Hochtemperatur-Prozessheizgeräten

Bei der Auswahl petrochemischer Hochtemperatur-Prozessheizgeräte liegt der Schwerpunkt auf der Gestaltung des Strahlungsabschnitts, der Brennerkonfiguration und der Optimierung der thermischen Effizienz. Tuopu Industry nutzt rechnergestützte Strömungssimulationen während der Entwurfsphase, um Flammenmuster zu optimieren und lokale Überhitzungen durch Flammenaufprall auf Ofenrohre zu verhindern und gleichzeitig die Stickoxidemissionen zu reduzieren.

Der Strahlungsabschnitt dient als zentraler Wärmeübertragungsbereich eines befeuerten Heizgeräts und sein Design bestimmt direkt den thermischen Wirkungsgrad und die Betriebssicherheit der Anlage. Durch die Optimierung der Wärmelastverteilung zwischen Strahlungs- und Konvektionsabschnitten können moderne petrochemische Heizgeräte einen thermischen Wirkungsgrad von über 85 % erreichen. Tuopu Industry setzt hocheffiziente Brenner und Abwärmerückgewinnungssysteme ein, um die Effizienz der Energienutzung zu maximieren und gleichzeitig die Prozessanforderungen sicherzustellen.

60-80 %

Anteil der Rauchgaswärmeverluste

CFD

Flammenmustersimulation

API 560

Internationaler Designstandard

BMS SIS

Sicherheitsverriegelungsschutz

Feuerfeste Auskleidung vs. blankes Rohrdesign

Schutzsysteme für petrochemische Heizrohre sind hauptsächlich in die Konstruktion mit feuerfester Auskleidung und die Konstruktion mit blankem Rohr unterteilt, jeweils mit anwendbaren Szenarien und Wartungsmerkmalen.

Das Design der feuerfesten Auskleidung reduziert den Wärmeverlust im Strahlungsabschnitt und schützt die Ofenrohre vor direkter Hochtemperatur-Rauchgaserosion, indem feuerfeste Materialien außerhalb der Rohre angebracht werden. Dieses Schema eignet sich für Hochtemperatur-Strahlungsabschnitte, die über 900 °C betrieben werden, erfordert jedoch eine regelmäßige Überprüfung der Integrität der Auskleidung, um eine lokale Überhitzung der Rohre durch Ablösung der Auskleidung zu verhindern. Die Konstruktion mit bloßen Rohren macht eine feuerfeste Auskleidung überflüssig, wodurch die Rohre direkt der Ofenstrahlung ausgesetzt werden, was die tägliche Inspektion und Online-Überwachung erleichtert und einen bequemeren Wartungszugang bietet.

Vergleichsdimension	Design der feuerfesten Auskleidung	Design mit blankem Rohr
Anwendbare Temperatur	Hochtemperatur-Strahlungsabschnitte über 900 °C	Strahlungs- und Konvektionsabschnitte für mittlere und niedrige Temperaturen
Auswirkungen auf die thermische Effizienz	Reduziert den Strahlungsverlust des Ofens um ca. 3–5 %	Relativ höherer Wärmeableitungsverlust des Ofens
Wartungsanforderungen	Erfordert eine regelmäßige Überprüfung der Integrität der Auskleidung	Erleichtert visuelle Inspektion und Online-Überwachung
Erstinvestition	Höhere Material- und Baukosten	Einfache Struktur, geringere Anfangsinvestition
Lebensdauer	Die Auskleidung muss regelmäßig ausgetauscht werden	Die Lebensdauer der Röhre hängt vom Material und den Betriebsbedingungen ab

Grundlagen für sicheren Betrieb und Wartung

Der sichere Betrieb von petrochemisch befeuerten Heizgeräten ist von größter Bedeutung. Tuopu Industry hält sich bei der Projektdurchführung strikt an API 560 und andere internationale Standards und stellt sicher, dass das Gerätedesign, die Materialauswahl, die Fertigungsinspektion und die Inbetriebnahme der Installation den gesetzlichen Anforderungen entsprechen.

Zu den wichtigsten Sicherheitsmaßnahmen gehören: Brennermanagementsystem und Sicherheitssystem-Verriegelungsschutz, um eine Brennstoffansammlung im Feuerraum zu verhindern; Überwachung der Verkokung von Ofenrohren und Online-Entkokungstechnologie zur Vermeidung einer Verschlechterung der Wärmeübertragung und einer Überhitzung der Rohrwände durch interne Kohlenstoffablagerungen; Mehrpunkt-Temperaturüberwachungs- und Flammenerkennungssysteme zur Echtzeitüberwachung des Ofenzustands; regelmäßige Inspektion und Austausch von feuerfesten Materialien und Isolierschichten, um die strukturelle Integrität des Ofenkörpers sicherzustellen.

Empfehlung zur vorausschauenden Wartung: Tuopu Industry empfiehlt eine zustandsbasierte vorausschauende Wartung, bei der potenzielle Ausfälle im Voraus durch die Überwachung von Parametern wie Rohrwandtemperatur, Rauchgaszusammensetzung und Kraftstoffverbrauchsrate identifiziert und so ungeplante Ausfallzeiten reduziert werden.

Häufig gestellte Fragen

Was sind die Hauptquellen für Wärmeverluste bei petrochemisch befeuerten Heizgeräten?

Zu den primären Wärmeverlusten zählen der Rauchgaswärmeverlust, der 60 bis 80 % ausmacht, der Strahlungsverlust des Ofenkörpers, der Verlust durch unvollständige Verbrennung und der Strahlungsverlust an der Öffnung. Durch die Installation von Luftvorwärmern zur Rückgewinnung der Rauchgasabwärme, die Optimierung der Isolationsdicke und den Einsatz einer Verbrennungstechnologie mit geringem Luftüberschuss können diese Verluste deutlich reduziert werden.

Was ist der Verkokungsmechanismus in Heizrohren und wie kann man ihn verhindern?

Verkokung ist das Phänomen, bei dem Kohlenwasserstoffe bei hohen Temperaturen zerfallen und Kohlenstoffablagerungen bilden, die an den Rohrwänden haften, die Wärmeübertragungseffizienz verringern und eine Überhitzung der Rohrwände verursachen. Zu den vorbeugenden Maßnahmen gehören die Kontrolle des geeigneten Rissgrads, der Einsatz der Online-Dampf-Entkokungstechnologie, die Auswahl verkokungsbeständiger Legierungsmaterialien und die Optimierung der Prozesse zur Behandlung der Innenoberfläche von Ofenrohren.

Was sind die Auswahlkriterien für Zwangszug- oder Naturzug-Heizgeräte?

Der Zwangszug eignet sich für hochgelegene Regionen oder Anwendungen, die eine präzise Steuerung der Verbrennungsluft erfordern und eine höhere Wärmefreisetzungsrate pro Brenner ermöglichen. Naturzug zeichnet sich durch einfache Struktur und niedrige Betriebskosten aus, ideal für Anlagen mit stabiler Brenngasversorgung und günstigen Umgebungsbedingungen. Tuopu Industry führt umfassende Bewertungen auf der Grundlage der Projekthöhe, des Klimas und der Kraftstoffeigenschaften durch.

Welche Vorteile haben schleudergegossene Ofenrohre gegenüber statischem Guss?

Beim Schleuderguss werden Rohrbarren durch Hochgeschwindigkeitsrotation unter Zentrifugalkraft geformt, was zu einer gleichmäßigen Mikrostruktur ohne Lunker und Porosität mit einer verfeinerten Kornstruktur führt. Die Kriechfestigkeit bei hohen Temperaturen und die thermische Ermüdungsbeständigkeit sind statisch gegossenen Rohren deutlich überlegen, wodurch sie sich besonders für extreme Betriebsbedingungen wie Ethylen-Spaltöfen eignen.

Welche Vorteile bietet der EPC-Vertragsmodus für Projekte mit befeuerten Heizgeräten?

Das EPC-Modell integriert Design, Beschaffung und Bau unter einer einzigen verantwortlichen Einheit, wodurch Probleme bei der Schnittstellenkoordinierung effektiv beseitigt, Bauzeitpläne verkürzt und die Gesamtinvestition kontrolliert werden. Tuopu Industry nutzt seine eigene Produktionsbasis und Erfahrung im Projektmanagement und bietet seinen Kunden umfassende Prozessdienstleistungen vom Prozesspaketdesign bis zur Anlageninbetriebnahme, einschließlich EPC für Ethylen-Spaltofenprojekte.

Produktserien-Schaufenster

Tuopu Industry deckt die gesamte Industriekette befeuerter Heizgeräte für die petrochemische Industrie ab. Die folgende Präsentation stellt die Kernproduktserie des Unternehmens vor und deckt wichtige Prozesssegmente ab, darunter Ethylencracken, Styrolproduktion und Olefinumwandlung.

Ethylen-Krackofen

Olefinproduktion

Styrolbefeuerte Heizung

Abteilung Aromaten

Olefin-Konversionsheizung

Olefin-Umwandlung

Hexan-Dehydrierungsheizgerät

Dehydrierungsprozess

Befeuerte Heizung für PDH

PDH-Einheit

Fazit

Befeuerte Heizgeräte für die petrochemische Industrie dienen als thermisches Herzstück petrochemischer Anlagen, wobei sich die Designqualität direkt auf die betriebliche Effizienz, Sicherheit und Wirtschaftlichkeit der Anlage auswirkt. Tuopu Industry (Jiangsu) Co., Ltd., unterstützt durch erstklassige Lieferantenqualifikationen, eine vollständige Fertigungsbasis und umfassende Erfahrung mit EPC-Projekten, bietet globalen Kunden umfassende Lösungen, die von der Konstruktion von Feuerheizgeräten bis hin zur Geräteherstellung und dem Bau von Standorten reichen. Ob für Ethylen-Spaltöfen, Reformer zur Wasserstofferzeugung oder CDU- und VDU-Heizungen, Tuopu Industry liefert maßgeschneiderte Produkte und Dienstleistungen, die internationalen Standards entsprechen.
