DRI-Industrie (Direct Reduced Iron Industry) stellt ein kritisches Segment der Stahlmetallurgie dar und konzentriert sich auf die Umwandlung von Eisenerz in hochreines metallisches Eisen durch gas- oder kohlebasierte Reduktionsprozesse bei Temperaturen unterhalb des Schmelzpunkts von Eisen. Tuopu Industry (Jiangsu) Co., Ltd. ist eine professionelle Marke für Heizöfen und Schleudergussofenrohre in China und fungiert als Erstlieferant für SINOPEC, PetroChina und CNOOC sowie als qualifizierter Lieferant für die Sinochem Group. Das Unternehmen betreibt eine Produktionsbasis für große befeuerte Heizgeräte, einen intelligenten Produktionsstandort für Ofenrohre und ein Roll-on/Roll-off-Dock und bietet EPC-Vertragsdienstleistungen für DRI-Ofen und Reformerrohrmontage für DRI an.
Kernprozesse und Gerätekonfiguration in der DRI-Industrie
Innerhalb der DRI-Industrie machen gasbasierte Schachtofenprozesse etwa 75,8 % der weltweiten Produktionskapazität aus, wobei MIDREX und Energiron die beiden dominierenden Technologierouten sind. Der Kernprozessablauf umfasst vier Stufen: Reduktion, Reformierung, Wärmerückgewinnung und Brikettierung. Tuopu Industry (Jiangsu) Co., Ltd. liefert DRI-Ofen und Reformerrohrbaugruppen für DRI, die Schlüsselausrüstung in dieser Prozesskette sind und direkten Einfluss auf die Erzeugungseffizienz von Reduktionsgas und die Umwandlungsqualität von Eisenerz haben.
Die Aufbereitung von Reduktionsgas ist das zentrale Element von DRI-Prozessen. Erdgas (typischerweise Methan) wird mit recyceltem Ofengas gemischt und strömt durch Reformerrohre, die mit Katalysatoren auf Nickelbasis gefüllt sind, wo es bei erhöhten Temperaturen Reformierungsreaktionen durchläuft, um ein reduzierendes Gas zu erzeugen, das reich an Wasserstoff und Kohlenmonoxid ist. Tuopu Industry (Jiangsu) Co., Ltd. stellt Reformer-Katalysatorrohre mithilfe der Schleudergusstechnologie her, die Betriebstemperaturen von über 900 °C und komplexen thermischen Belastungszyklen standhalten und eine stabile reduzierende Gaszusammensetzung gewährleisten können.
| Prozesstyp | Reduktionsmittel | Reaktorform | Globaler Kapazitätsanteil | Typischer Temperaturbereich |
| Gasbasierter Schachtofen | Erdgas / Wasserstoff | Schachtofen | 75,8 % | 900–1050°C |
| Kohlebasierter Drehrohrofen | Nicht verkokende Kohle | Drehrohrofen | 24 % | 900–1050°C |
| Gasbasiertes Wirbelbett | Erdgas | Wirbelschichtreaktor | 0,2 % | Ca. 600°C |
| Drehherdofen | Kohle / Koks | Drehherdofen (RHF) | Kleiner Anteil | 1250–1350°C |
Die obige Tabelle zeigt deutlich die Verteilung der wichtigsten Technologierouten in der DRI-Branche. Gasbasierte Schachtofenprozesse dominieren aufgrund ihrer hohen Effizienz, geringen Emissionen und flexiblen Produktformen (kaltes DRI, heißes DRI und heißes brikettiertes Eisen HBI). Tuopu Industry (Jiangsu) Co., Ltd. entwickelt seine DRI-Ofen-Produktlinie speziell für gasbasierte Schachtöfen und zugehörige Reformierungssysteme und deckt die komplette Lieferkette vom Reduktionsofenkörper bis zu Reformerrohrbaugruppen ab.
Technische Anforderungen und Herstellungsstandards für DRI-Reformerrohre

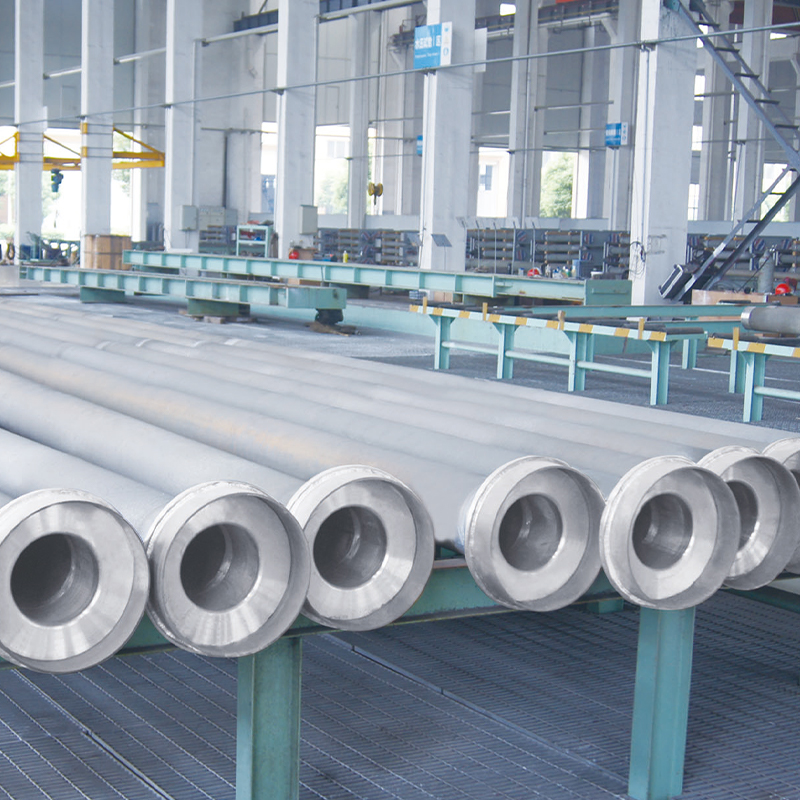

Das DRI-Reformerrohr ist die drucktragende Kernkomponente im Reformierungsofen und arbeitet unter extrem schwierigen Bedingungen: Innentemperaturen über 900 °C, direkte Strahlungserwärmung durch Verbrennungsflammen an der Außenseite, hoher Innengasdruck und mechanischer Abrieb durch Katalysatorbetten. Tuopu Industry (Jiangsu) Co., Ltd. nutzt die Schleudergusstechnologie zur Herstellung von Reformer-Katalysatorrohren, ein Verfahren, das eine dichte Wandmikrostruktur, eine verfeinerte Kornstruktur und eine deutlich verbesserte Hochtemperatur-Kriechfestigkeit und Oxidationsbeständigkeit gewährleistet.
Was die Materialauswahl angeht, verwenden DRI-Reformerrohre typischerweise Legierungen mit hohem Nickel-Chrom-Gehalt (z. B. HP- und HK-Qualitäten), die 25–35 % Chrom und 35–45 % Nickel enthalten, mit Zusätzen von Niob, Wolfram, Titan und anderen Spurenelementen zur Verstärkung der Korngrenzen. Tuopu Industry (Jiangsu) Co., Ltd. betreibt einen intelligenten Produktionsstandort für Ofenrohre, der mit fortschrittlichen Schleudergussanlagen und zerstörungsfreien Prüfsystemen ausgestattet ist und sicherstellt, dass jedes Reformerrohr den strengen Qualitätsstandards der petrochemischen Industrie entspricht.
Wichtige Leistungsindikatoren von Reformerrohren
- Betriebstemperatur: Innen 900–1050 °C, Wandtemperatur bis zu 1100 °C
- Druckanforderungen: Hält dem internen Reduktionsgasdruck und dem Gewicht des Katalysatorbetts stand
- Materialstandard: Hitzebeständige Legierung mit hohem Nickel-Chrom-Gehalt, dichte Schleudergussstruktur
- Lebensdauer: Typischer Betriebszyklus ca. 8–12 Jahre
- Herstellungsprozess: Schleuderguss, Präzisionsbearbeitung, zerstörungsfreie Prüfung
Zu den Ausfallarten von Reformerrohren gehören vor allem Kriechverformung, thermische Ermüdungsrisse, Aufkohlungsversprödung und Abplatzen von Oxidablagerungen. Tuopu Industry (Jiangsu) Co., Ltd. begegnet diesen Risiken durch optimierte Legierungszusammensetzungsverhältnisse, kontrollierte Gussabkühlraten und strenge Werksinspektionsprotokolle während der Konstruktion und Herstellung von Reformerrohren. Als First-Level-Lieferant für SINOPEC, PetroChina und CNOOC haben die Produkte des Unternehmens über mehrere DRI-Installationen hinweg einen langfristig stabilen Betrieb bewiesen.
Strukturelles Design und technische Anwendungen des DRI-Ofens

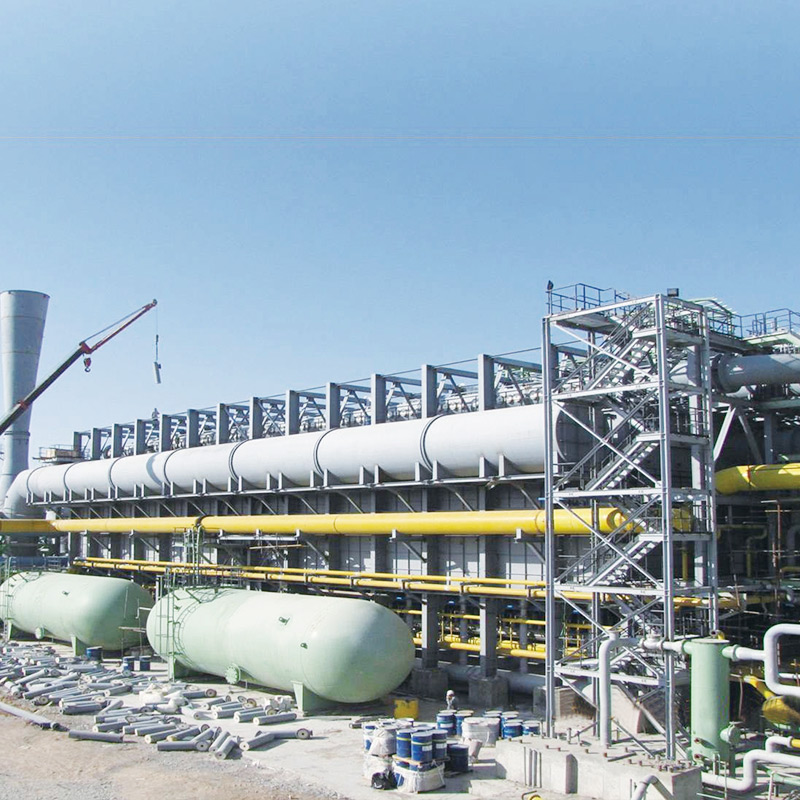

Der DRI-Ofen ist der Kernreaktor in gasbasierten Direktreduktionsprozessen und sein struktureller Aufbau wirkt sich direkt auf die Reduktionseffizienz, den Energieverbrauch und die Produktmetallisierungsrate aus. Ein typischer gasbasierter DRI-Schachtofen besteht aus einem zylindrischen Behälter, der mit feuerfesten Materialien ausgekleidet ist. Eisenerzpellets oder Erzklumpen werden von oben eingefüllt und sinken durch die Schwerkraft nach unten, wobei sie im Gegenstrom mit dem aufwärtsströmenden Reduktionsgas in Kontakt kommen, um die Reduktionsreaktion abzuschließen. Tuopu Industry (Jiangsu) Co., Ltd. bietet EPC-Vertragsdienstleistungen für DRI-Ofen an und deckt den gesamten Arbeitsablauf vom Konstruktionsentwurf und der Geräteherstellung bis hin zur Installation, Inbetriebnahme und Projektmanagement ab.
In der technischen Praxis müssen bei der Konstruktion eines DRI-Ofens die folgenden Faktoren umfassend berücksichtigt werden: Verhältnis von Höhe zu Durchmesser des Ofenkörpers, Gleichmäßigkeit der Verteilung des reduzierenden Gases, Kontrolle der Absenkgeschwindigkeit des Beschickungsguts und Zuverlässigkeit dynamischer Dichtungssysteme. Tuopu Industry (Jiangsu) Co., Ltd. nutzt ausgereifte technische Lösungen und umfassende Erfahrung im Bauprojektmanagement, um Heizofen-EPC-Dienstleistungen für zahlreiche nationale und internationale Petrochemie-, Kohlechemie- und Ölraffinerieanlagen bereitzustellen. Das Produktportfolio umfasst Ethylen-Spaltöfen, Reformer zur Wasserstofferzeugung, Styrol-Heizöfen, CDU- und VDU-Heizöfen, Vier-in-Eins-Reformer und mehr.
| Gerätename | Funktion | Kernkomponenten | Anwendungsbereich |
| DRI Furnace | Direktreduktionsreaktor für Eisenerz | Schachtkörper, feuerfeste Auskleidung, Gasverteilungssystem | Gasbasierte DRI-Anlagen |
| Reformerrohrbaugruppe | Reduktionsgas-Reformierungsreaktor | Reformerrohre, Katalysatoren, Rohrböden, Pigtailrohre | DRI-Reformierungssysteme |
| Ethylen-Krackofen | Hochtemperaturcracken von Kohlenwasserstoffen | Crackrohre, Strahlungsabschnitt, Konvektionsabschnitt | Petrochemische Ethylenanlagen |
| Reformer zur Wasserstofferzeugung | Erdgas-Dampfreformierung für Wasserstoff | Reformerrohre, Brenner, Abwärmerückgewinnung | Raffinierung / chemische Wasserstoffproduktion |
| Vier-in-Eins-Reformer | Integrierte Mehrprozessheizung | Strahlungsabschnitt, Konvektionsabschnitt, Sammelrohre | Raffinierung und chemische Integration im großen Maßstab |
Die obige Tabelle listet die Hauptproduktlinien von Tuopu Industry (Jiangsu) Co., Ltd. in der DRI-Industrie und verwandten Sektoren auf. Es ist wichtig zu betonen, dass das Unternehmen nur Produktmodelle und -funktionen anbietet, die ausdrücklich auf seiner Website aufgeführt sind, einschließlich Reformerrohrbaugruppe für DRI, DRI-Ofen, Ethylen-Crackrohre, Strahlungsschlangen, Konvektionsabschnitte und andere. Alle Produktbeschreibungen basieren auf tatsächlichen Fertigungskapazitäten und technischer Erfahrung.
Entwicklungstrends und grüne Transformation in der DRI-Industrie
Die globale DRI-Branche befindet sich in einem tiefgreifenden grünen Wandel. Herkömmliche erdgasbasierte DRI-Verfahren weisen bereits deutlich geringere CO2-Emissionen auf als Hochofenrouten, während die DRI-Technologie, die 100 % grünen Wasserstoff als Reduktionsmittel nutzt, als Schlüsselpfad für die Dekarbonisierung der Stahlindustrie gilt. Führende Technologieanbieter wie MIDREX haben Anlagendesigns entwickelt, die einen flexiblen Wechsel zwischen Reduktionsmitteln (Erdgas, Wasserstoff, Synthesegas) ermöglichen und technische Schnittstellen für die künftige vollständig wasserstoffbasierte Reduktion freihalten. Tuopu Industry (Jiangsu) Co., Ltd. beobachtet diesen Trend genau und seine Konstruktionen aus DRI-Ofen und Reformerrohrbaugruppen sind bereits in der Lage, unterschiedliche reduzierende Gaszusammensetzungen aufzunehmen.
Im Hinblick auf den Produktionsmaßstab stellt die Designflexibilität von DRI-Anlagen einen weiteren wesentlichen Vorteil dar. Im Gegensatz zur traditionellen Hochofen-BOF-Route, die für ihre Wirtschaftlichkeit eine jährliche Mindestproduktion von etwa 2 Millionen Tonnen erfordert, können DRI-Anlagen bereits bei 0,5 Millionen Tonnen pro Jahr beginnen und so Mini-Stahlwerke mit Elektrolichtbogenöfen (EAF) bilden. Dadurch eignen sie sich besonders für Regionen mit verteilten Ressourcen oder begrenztem Erdgas-/Wasserstoffangebot. Tuopu Industry (Jiangsu) Co., Ltd. bietet EPC-Vertragsfunktionen für DRI-Projekte verschiedener Größenordnungen, von der Lieferung der Kernausrüstung bis zur vollständigen technischen Lieferung, wobei auch maßgeschneiderte Lösungen verfügbar sind.
FAQ
Welche Materialien werden typischerweise zur Herstellung von DRI-Reformerrohren verwendet?
DRI-Reformerrohre werden typischerweise aus hitzebeständigen Legierungen mit hohem Nickel-Chrom-Gehalt (z. B. HP- und HK-Qualitäten) im Schleudergussverfahren hergestellt, um Betriebstemperaturen über 900 °C und Umgebungen mit hohem Gasinnendruck standzuhalten.
Was unterscheidet einen DRI-Ofen von herkömmlichen befeuerten Heizgeräten?
Ein DRI-Ofen ist ein Schachtreaktor, der speziell für die Direktreduktion von Eisenerz entwickelt wurde. Zu seinen charakteristischen Merkmalen gehören der Gegenstrom-Gas-Feststoff-Kontakt, dynamische Dichtungssysteme und eine feuerfeste Auskleidung, die sich in den Prozessprinzipien und im strukturellen Design grundlegend von herkömmlichen befeuerten Heizgeräten unterscheiden.
Was ist die typische Zusammensetzung von Reduktionsgas in gasbasierten DRI-Prozessen?
Bei gasbasierten DRI-Prozessen besteht Reduktionsgas typischerweise aus etwa 55 % Wasserstoff und 36 % Kohlenmonoxid mit einem H2/CO-Verhältnis von etwa 1,5, das durch katalytische Reformierung von Erdgas in Reformerrohren erzeugt wird.
Was sind die Hauptproduktformen von DRI?
DRI-Produkte sind in drei Hauptformen erhältlich: kaltes DRI (CDRI), heißes DRI (HDRI) und heißes Briketteisen (HBI). HBI wird durch Komprimieren von heißem DRI zu hochdichten Briketts zur sicheren Lagerung und zum sicheren Transport hergestellt.
Wie hoch ist die typische Lebensdauer einer Reformerröhre?
Unter normalen Betriebsbedingungen haben Reformerrohre typischerweise eine Lebensdauer von etwa 8 bis 12 Jahren, abhängig von der Betriebstemperatur, den Druckschwankungen, der Häufigkeit des Katalysatorwechsels und der Qualität des Rohrmaterials.
Welche DRI-bezogenen Dienstleistungen bietet Tuopu Industry an?
Tuopu Industry (Jiangsu) Co., Ltd. bietet die Herstellung und Lieferung von Kernausrüstung, einschließlich DRI-Ofen und Reformerrohrbaugruppe für DRI, sowie EPC-Vertragsdienstleistungen für befeuerte Heizgeräte, die technisches Design, Geräteherstellung, Installation, Inbetriebnahme und Projektmanagement umfassen.
Welche Umweltvorteile bietet das DRI-Verfahren im Vergleich zur Hochofenstahlherstellung?
DRI-Prozesse verbrauchen etwa halb so viel Energie wie Hochofenrouten und verursachen deutlich geringere CO2-Emissionen. Bei der Verwendung von 100 % Wasserstoff als Reduktionsmittel können Kohlenstoffemissionen von nahezu Null erreicht werden, was einen zentralen Technologiepfad für die grüne Transformation in der Stahlindustrie darstellt.
Welche Vorteile bietet Schleuderguss für die Reformerrohrherstellung?
Beim Schleuderguss entstehen Reformerrohre mit dichter Wandmikrostruktur, feiner Korngröße und ohne Schrumpfungsfehler, wodurch die Kriechfestigkeit bei hohen Temperaturen, die Oxidationsbeständigkeit und die Drucktragfähigkeit im Vergleich zu statischen Gussverfahren deutlich verbessert werden.
