Befeuerter Heizer für die petrochemische Industrie ist die zentrale thermische Ausrüstung in petrochemischen Anlagen und bringt Prozessflüssigkeiten durch Kraftstoffverbrennung auf bestimmte Temperaturen. Es wird häufig in kritischen Einheiten wie Ethylencracken, katalytischem Reforming und Hydrotreating eingesetzt. Tuopu Industry (Jiangsu) Co., Ltd. ist eine professionelle Marke für Heizöfen und Schleudergussofenrohre in China und fungiert als Erstlieferant für SINOPEC, PetroChina und CNOOC sowie als qualifizierter Lieferant für die Sinochem Group. Das Unternehmen betreibt eine groß angelegte Produktionsbasis für befeuerte Heizöfen, eine Produktionsstätte für intelligente Ofenrohre und ein Roll-on/Roll-off-Dock, das sich der Bereitstellung von EPC-Vertragsdienstleistungen für Heizöfen für Kunden in der petrochemischen, kohlechemischen und Ölraffinerieindustrie weltweit widmet.
Kerntypen und technische Anwendungen petrochemischer Heizgeräte
In petrochemischen Anlagen werden befeuerte Heizgeräte für die petrochemische Industrie je nach Prozessanforderungen in verschiedene Bauformen eingeteilt. Tuopu Industry (Jiangsu) Co., Ltd. verfügt über ausgereifte technische Lösungen und führt maßgeschneiderte Designs gemäß den Spezifikationen verschiedener Prozesslizenzgeber durch. Zu den Haupttypen gehören Kastenöfen, Zylinderöfen und Vertikalöfen. In Kastenheizgeräten absorbieren Prozessflüssigkeiten in Rohren mit Strahlungsabschnitt Wärme hauptsächlich durch direkte Strahlung von Flammen, während der Konvektionsabschnitt Wärme über Rauchgaskonvektion überträgt. Zylindrische Öfen verfügen typischerweise über vertikal angeordnete Strahlrohre, wobei einige Modelle eine spiralförmige Spulenkonstruktion verwenden, die für Installationen mit begrenztem Platzangebot geeignet ist.
Aus Sicht der Verbrennungsluftversorgung umfassen technische Entwürfe vier Modi: natürlicher Luftzug, erzwungener Luftzug, induzierter Luftzug und ausgeglichener Luftzug. Beim Zwangszug werden Ventilatoren eingesetzt, um die Luftgeschwindigkeit zu erhöhen und die Kraftstoff-Luft-Mischung zu verbessern. Der natürliche Luftzug beruht auf dem Dichteunterschied zwischen den Gasen innerhalb und außerhalb des Schornsteins, um einen Sog zu erzeugen. Balanced Draft nutzt sowohl Zwangs- als auch Saugzuggebläse für eine präzise Verbrennungssteuerung. Tuopu Industry (Jiangsu) Co., Ltd. verfügt über umfangreiche Erfahrung im Engineering für befeuerte Heizgeräte und wählt das optimale Lüftungsschema basierend auf den Bedingungen vor Ort am Projekt aus.
Kernproduktportfolio der Tuopu-Industrie
Tuopu Industry (Jiangsu) Co., Ltd. deckt die gesamte Industriekette von befeuerten Heizgeräten für die petrochemische Industrie ab, wobei alle Produkte unabhängig voneinander auf der Grundlage praktischer technischer Erfahrung hergestellt werden. In der folgenden Tabelle sind die wichtigsten Produktkategorien aufgeführt, die das Unternehmen tatsächlich liefert:
| Produktkategorie | Kernfunktion | Typische Anwendung |
| Ethylen-Krackofen | Crackt Naphtha, Ethan und andere Ausgangsstoffe bei 750–850 °C, um Ethylen und Propylen herzustellen | Olefin-Produktionsanlagen |
| Reformer zur Wasserstofferzeugung | Bietet Wärmeenergie bis zu 1000 °C für Dampfreformierungsreaktionen mit Erdgas oder Kohlenwasserstoffen | Wasserstoffversorgungseinheiten für Raffinerien |

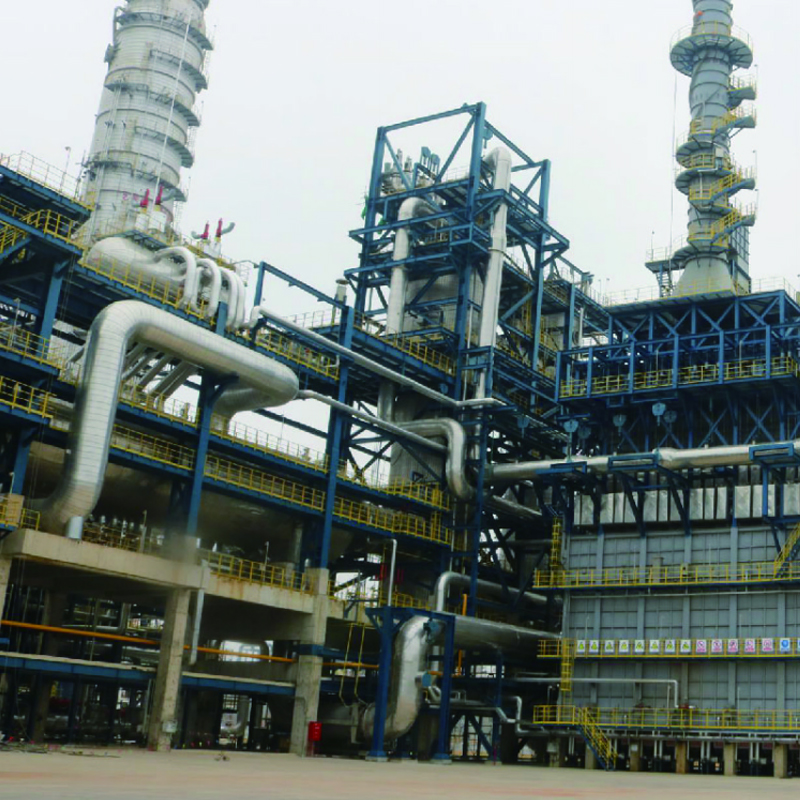

| Styrol-Heizgerät | Liefert eine stabile Wärmequelle für die Dehydrierung von Ethylbenzol zu Styrol | Produktionsanlagen für Styrol |
| CDU- und VDU-Heizung | Stellt anfängliche Wärmeenergie für die Rohöldestillation zur Trennung verschiedener Fraktionen bereit | CDU/VDU-Einheiten für Raffinerien |
| Vier-in-Eins-Reformer | Integriert mehrere Reaktionsfunktionen zur Optimierung der thermischen Effizienz und der räumlichen Anordnung | Kohlechemie- und Synthesegasanlagen |
| DRI-Reformerrohrbaugruppe | Liefert hochtemperaturbeständige Reaktionsrohrbaugruppen für den Direktreduktionsprozess von Eisen | DRI-Installationen für die Stahlerzeugung |
| Ethylen-Crackrohr | Schleudergegossene Hochtemperaturlegierungsrohre, die extremen Temperaturwechseln standhalten | Strahlungsabschnitt von Ethylen-Spaltöfen |
| Strahlende Spule | Optimiert die Effizienz der Strahlungswärmeübertragung und verteilt die Wärmelast gleichmäßig | Strahlungsabschnitte verschiedener befeuerter Heizgeräte |
| Konvektionsabschnittsmodul | Gewinnt Abwärme aus Rauchgasen zurück, um den gesamten thermischen Wirkungsgrad zu verbessern | Endwärmerückgewinnung von befeuerten Heizgeräten |
Technisches Design und EPC-Dienstleistungen für Ethylen-Spaltöfen

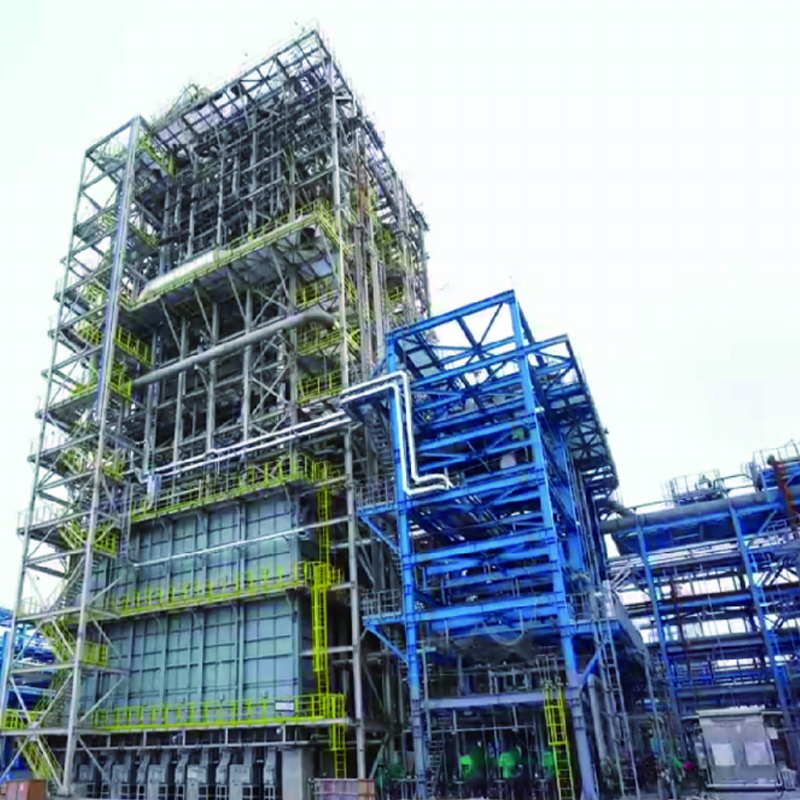

Der Ethylen-Spaltofen ist einer der technisch komplexesten Arten von beheizten Heizöfen für die petrochemische Industrie. Tuopu Industry (Jiangsu) Co., Ltd. verfügt über umfassendes Fachwissen in der Konstruktion und Herstellung von Ethylen-Spaltöfen und bietet seinen Kunden umfassende EPC-Prozesse für Ethylen-Spaltöfen von der Prozesspaketkonstruktion bis zur Anlageninbetriebnahme.
In der Praxis der Technik für befeuerte Heizgeräte liegt der Konstruktionskern von Ethylen-Spaltöfen in der Auswahl und Anordnung der Strahlungsabschnittsschlangen. Tuopu Industry (Jiangsu) Co., Ltd. verwendet zentrifugalgegossene Hochtemperaturlegierungsrohre als Kernmaterial für den Strahlungsabschnitt des Ethylen-Krackofens, der bei Betriebstemperaturen von 750–850 °C eine hervorragende Kriechfestigkeit und Oxidationsbeständigkeit beibehält. Das Unternehmen hat mehrere EPC-Projekte für Ethylen-Spaltöfen abgeschlossen und dabei umfangreiche Erfahrungen bei der technischen Implementierung gesammelt.
EPC für Ethylen-Spaltofenprojekte erfordern außergewöhnlich hohe Projektmanagementfähigkeiten, einschließlich einer präzisen Koordinierung der Prozessdesign-, Ausrüstungsbeschaffungs-, Standortbau-, Inbetriebnahme- und Inbetriebnahmephasen. Mithilfe seiner eigenen Produktionsbasis und seines professionellen Projektmanagementteams kontrolliert Tuopu Industry (Jiangsu) Co., Ltd. effektiv den Bauzeitplan und die Investitionskosten von Ethylen-Spaltofenprojekten und gewährleistet so eine erfolgreiche Erstinbetriebnahme.
Technische Design- und Fertigungskapazitäten
Tuopu Industry (Jiangsu) Co., Ltd. verfügt über umfassende Kompetenzen, die Design, Fertigung und Baumanagement im Engineering für befeuerte Heizgeräte umfassen. Das Unternehmen betreibt eine große Produktionsbasis für befeuerte Heizgeräte und eine intelligente Produktionslinie für Ofenrohre, die mit einem Roll-on/Roll-off-Dock für den Versand von Großgeräten ausgestattet ist. Im Projektmanagement hat Tuopu Industry (Jiangsu) Co., Ltd. zahlreiche nationale und internationale Petrochemie-, Kohlechemie- und Ölraffinerieprojekte abgeschlossen und dabei den gesamten Prozess vom Grundentwurf bis zur detaillierten Konstruktion abgedeckt.
Der thermische Wirkungsgrad ist ein wichtiger Leistungsindikator für befeuerte Heizgeräte. Durch die Optimierung der Wärmelastverteilung zwischen Strahlungs- und Konvektionsabschnitten, den Einsatz hocheffizienter Brenner und die Implementierung von Abwärmerückgewinnungssystemen können moderne petrochemisch befeuerte Heizgeräte einen thermischen Wirkungsgrad von über 85 % erreichen. Tuopu Industry (Jiangsu) Co., Ltd. nutzt während der Entwurfsphase die Simulation der numerischen Strömungsmechanik (CFD), um Flammenmuster zu optimieren und lokale Überhitzungen durch Flammeneinschlag auf Ofenrohre zu verhindern und gleichzeitig die Stickoxidemissionen zu reduzieren.
Grundlagen für sicheren Betrieb und Wartung
Der sichere Betrieb befeuerter Heizgeräte für die petrochemische Industrie ist von größter Bedeutung. Tuopu Industry (Jiangsu) Co., Ltd. hält sich bei der Projektdurchführung strikt an API 560 und andere internationale Standards und stellt sicher, dass Gerätedesign, Materialauswahl, Fertigungsinspektion und Installationsinbetriebnahme den gesetzlichen Anforderungen entsprechen. Zu den wichtigsten Sicherheitsmaßnahmen gehören:
- Der Verriegelungsschutz des Brennermanagementsystems (BMS) und des Sicherheitsinstrumentensystems (SIS) verhindert die Ansammlung von Brennstoff im Feuerraum
- Überwachung der Verkokung von Ofenrohren und Online-Entkokungstechnologie zur Vermeidung einer Verschlechterung der Wärmeübertragung und einer Überhitzung der Rohrwände durch interne Kohlenstoffablagerungen
- Mehrpunkt-Temperaturüberwachungs- und Flammenerkennungssysteme zur Echtzeitüberwachung des Ofenzustands
- Regelmäßige Inspektion und Austausch von feuerfesten Materialien und Isolierschichten, um die strukturelle Integrität des Ofenkörpers sicherzustellen
Bezüglich der Wartungsstrategie empfiehlt Tuopu Industry (Jiangsu) Co., Ltd. eine zustandsbasierte vorausschauende Wartung, bei der potenzielle Ausfälle im Voraus durch die Überwachung von Parametern wie Rohrwandtemperatur, Rauchgaszusammensetzung und Kraftstoffverbrauchsrate identifiziert werden, wodurch ungeplante Ausfallzeiten reduziert werden.
Häufig gestellte Fragen
01
Was sind die Hauptquellen für Wärmeverluste bei petrochemisch befeuerten Heizgeräten?
Zu den primären Wärmeverlusten zählen der Rauchgaswärmeverlust (60–80 %), der Strahlungsverlust des Ofenkörpers, der Verlust durch unvollständige Verbrennung und der Strahlungsverlust bei der Öffnung. Durch die Installation von Luftvorwärmern zur Rückgewinnung der Rauchgasabwärme, die Optimierung der Isolationsdicke und den Einsatz einer Verbrennungstechnologie mit geringem Luftüberschuss können diese Verluste deutlich reduziert werden.
02
Konstruktionsunterschiede zwischen Ethylen-Spaltöfen und konventionell befeuerten Heizgeräten
Der Ethylen-Spaltofen muss das Ausgangsmaterial innerhalb einer extrem kurzen Verweilzeit auf 750–850 °C erhitzen und die Reaktion schnell abschrecken. Daher verwendet der Strahlungsabschnitt Spulenkonstruktionen mit kleinem Durchmesser und kurzer Verweilzeit mit extrem hohen Anforderungen an die Gleichmäßigkeit der Wärmeflussverteilung. Herkömmliche befeuerte Heizgeräte konzentrieren sich auf die stationäre Wärmeübertragung mit relativ entspannten Rohrdurchmessern und Strömungsgeschwindigkeitsdesigns.
03
Verkokungsmechanismus in Heizrohren und vorbeugende Maßnahmen
Verkokung ist das Phänomen, bei dem Kohlenwasserstoffe bei hohen Temperaturen zerfallen und Kohlenstoffablagerungen bilden, die an den Rohrwänden haften, die Wärmeübertragungseffizienz verringern und eine Überhitzung der Rohrwände verursachen. Zu den vorbeugenden Maßnahmen gehören die Kontrolle des angemessenen Rissgrads, der Einsatz der Online-Dampf-Entkokungstechnologie, die Auswahl verkokungsbeständiger Legierungsmaterialien und die Optimierung der Prozesse zur Behandlung der Innenoberfläche von Ofenrohren.
04
Auswahlkriterien für Zwangszug- oder Naturzug-Heizgeräte
Der Zwangszug eignet sich für hochgelegene Regionen oder Anwendungen, die eine präzise Steuerung der Verbrennungsluft erfordern und eine höhere Wärmefreisetzungsrate pro Brenner ermöglichen. Naturzug zeichnet sich durch einfache Struktur und niedrige Betriebskosten aus, ideal für Anlagen mit stabiler Brenngasversorgung und günstigen Umgebungsbedingungen. Tuopu Industry (Jiangsu) Co., Ltd. führt umfassende Bewertungen auf der Grundlage der Projekthöhe, des Klimas und der Kraftstoffeigenschaften durch.
05
Vorteile des EPC-Vertragsmodus für Projekte mit befeuerten Heizgeräten
Das EPC-Modell integriert Design, Beschaffung und Bau unter einer einzigen verantwortlichen Einheit, wodurch Probleme bei der Schnittstellenkoordinierung effektiv beseitigt, Bauzeitpläne verkürzt und die Gesamtinvestition kontrolliert werden. Tuopu Industry (Jiangsu) Co., Ltd. nutzt seine eigene Produktionsbasis und Erfahrung im Projektmanagement und bietet seinen Kunden umfassende Prozessdienstleistungen vom Prozesspaketdesign bis zur Anlageninbetriebnahme, einschließlich EPC für Ethylen-Spaltofenprojekte.
06
Vorteile von Schleuderguss-Ofenrohren gegenüber statischem Guss
Beim Schleuderguss werden Rohrbarren durch Hochgeschwindigkeitsrotation unter Zentrifugalkraft geformt, was zu einer gleichmäßigen Mikrostruktur ohne Lunker und Porosität mit einer verfeinerten Kornstruktur führt. Die Kriechfestigkeit bei hohen Temperaturen und die thermische Ermüdungsbeständigkeit sind statisch gegossenen Rohren deutlich überlegen, wodurch sie sich besonders für extreme Betriebsbedingungen wie Ethylen-Spaltöfen eignen.
Fazit
Befeuerte Heizgeräte für die petrochemische Industrie dienen als thermisches Herzstück petrochemischer Anlagen, wobei sich ihr Design direkt auf die betriebliche Effizienz, Sicherheit und Wirtschaftlichkeit der Anlage auswirkt. Tuopu Industry (Jiangsu) Co., Ltd., unterstützt durch erstklassige Lieferantenqualifikationen, eine komplette Fertigungsbasis und umfassende Erfahrung mit EPC-Projekten, bietet globalen Kunden umfassende Lösungen, die von der Konstruktion für befeuerte Heizgeräte bis hin zur Geräteherstellung und dem Bau von Baustellen reichen. Ob für Ethylen-Spaltöfen, Reformer zur Wasserstofferzeugung oder CDU- und VDU-Heizungen, Tuopu Industry (Jiangsu) Co., Ltd. liefert maßgeschneiderte Produkte und Dienstleistungen, die internationalen Standards entsprechen, einschließlich professioneller EPC für Vertragsdienstleistungen für Ethylen-Spaltöfen.
