OFENTEIL stellt die strukturellen und funktionalen Kernkomponenten industrieller beheizter Heizsysteme dar, die in der petrochemischen, kohlechemischen und Ölraffinerieindustrie eingesetzt werden. Diese Komponenten bestimmen direkt den thermischen Wirkungsgrad, die Betriebsstabilität und die Lebensdauer von Heizöfen. Tuopu Industry (Jiangsu) Co., Ltd. verfügt als professioneller Hersteller von Heizöfen und Schleudergussofenrohren in China über den Status eines erstklassigen Lieferanten bei SINOPEC, PetroChina, CNOOC und über die Zertifizierung eines qualifizierten Lieferanten durch die Sinochem Group. Das Unternehmen liefert Ofenersatzteile für Ethylen-Spaltöfen, Reformer zur Wasserstofferzeugung, Styrol-Heizgeräte, CDU- und VDU-Heizgeräte, Vier-in-Eins-Reformer und DRI-Reformerrohrbaugruppen.
Kernproduktportfolio
Tuopu Industry (Jiangsu) Co., Ltd. betreibt eine groß angelegte Produktionsbasis für befeuerte Heizgeräte, eine intelligente Produktionsanlage für Ofenrohre und ein Roll-on/Roll-off-Dock, was eine vollständige Kette von der Konstruktion und Fertigung bis hin zur EPC-Vertragsvergabe ermöglicht. Das Unternehmen hält sich strikt an die API 560-Standards für befeuerte Heizgeräte im allgemeinen Raffineriedienst. Das Portfolio von Fired Heater Parts umfasst vier Hauptkategorien:
| Produktkategorie | Kernfunktion | Anwendungsbereich |

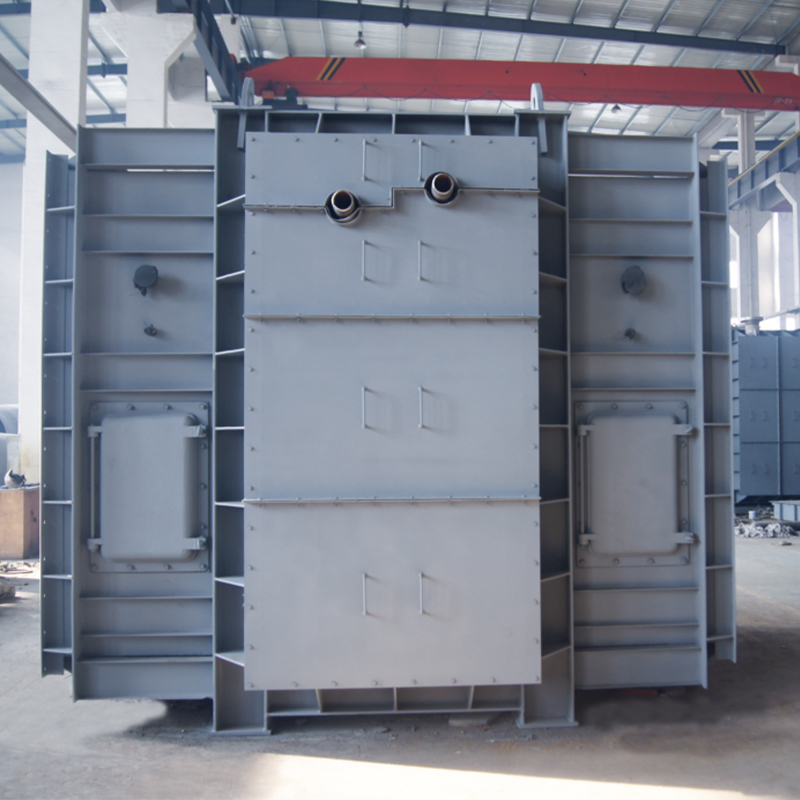

| Konvektionsabschnittsmodul | Erwärmt Prozessflüssigkeit durch Konvektionswärmeübertragung vor und senkt die Rauchgastemperatur | Ethylen-Spaltöfen, Wasserstoffreformer, atmosphärische und Vakuumdestillationsanlagen |

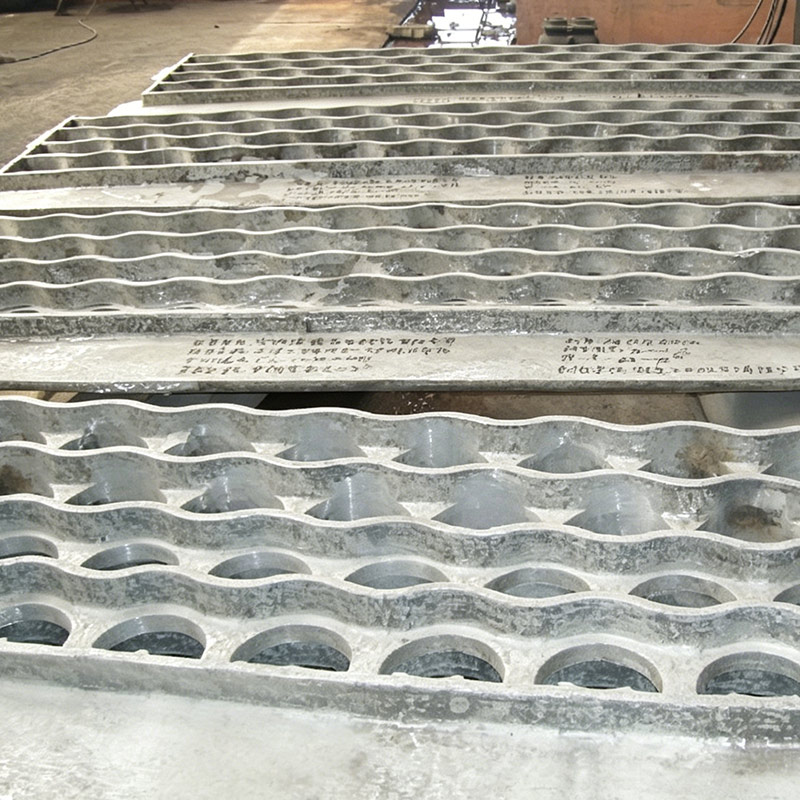

| Rohrblatt | Stützt und sichert Ofenrohre unter Hochtemperatur- und Hochdruckbedingungen | Konvektionsrohrplatten, Strahlungsrohrplatten |

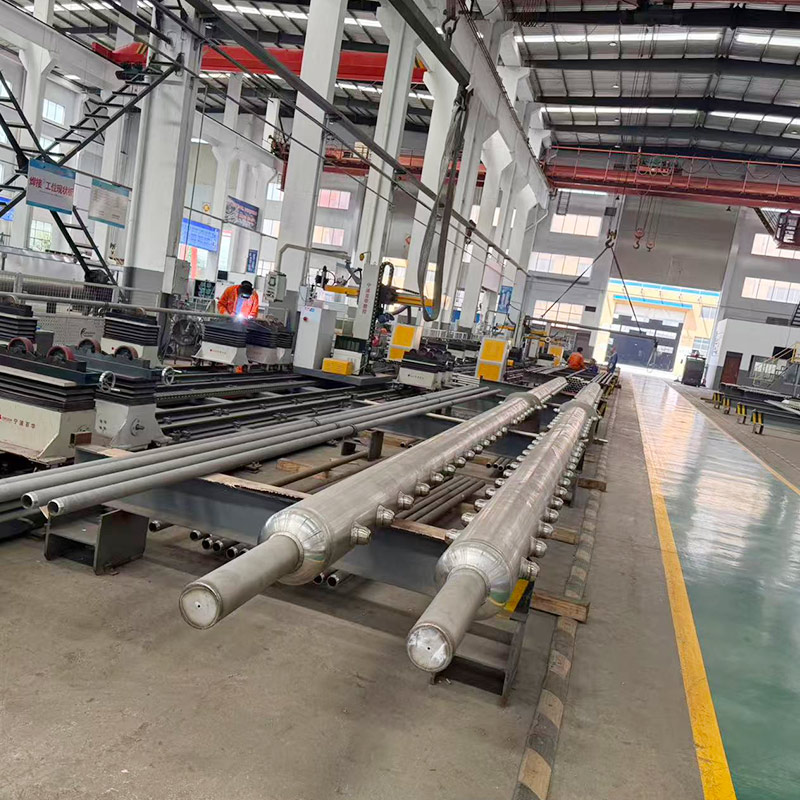

| Verteiler | Verteilt oder sammelt Prozessflüssigkeit über mehrere Flusswege, um eine gleichmäßige Verteilung sicherzustellen | Reformer-Kollektorrohre, Spaltofen-Verteilerrohre |

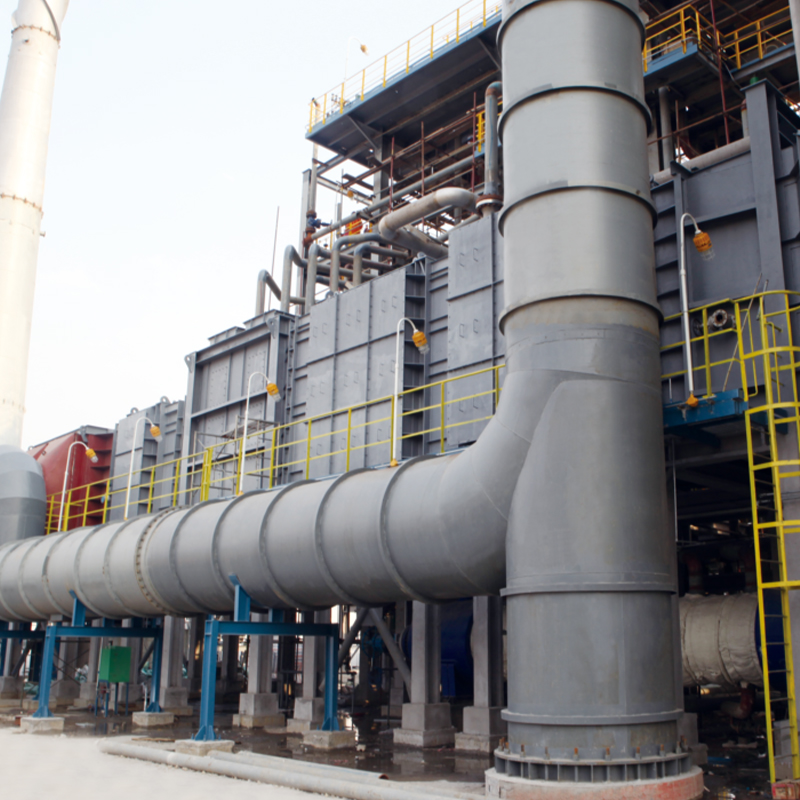

| Ofenzubehörserie | Strukturbauteile, feuerfeste Auskleidungsstützen und Dichtungsbaugruppen | Allgemeine industrielle Unterstützungssysteme für befeuerte Heizgeräte |
Technische Grundlagen von Konvektionsabschnittsmodulen
Der Konvektionsbereich dient als kritische Wärmeaustauschzone, in der Rauchgase, die den Strahlungsbereich verlassen, weiterhin Wärmeenergie übertragen. Gemäß den API 560-Anforderungen müssen Konvektionsabschnittskonstruktionen Platz für zwei zukünftige Rohrreihen bieten und Vorkehrungen für Rußblasen, Dampflanzen oder Wasserwaschbahnen enthalten. Tuopu Industry (Jiangsu) Co., Ltd. stellt Konvektionsabschnittsmodule unter Verwendung von Rippenrohren oder Noppenrohren her, um die Wärmeübertragungsfläche zu vergrößern und die thermische Effizienz deutlich zu verbessern. API 560 legt fest, dass die Dicke des Konvektionsrohrbodens nicht weniger als 1/2 Zoll (ungefähr 12,7 mm) betragen darf, wobei feuerfeste Isolierschichten sicherstellen, dass die Außengehäusetemperaturen 180 Grad Fahrenheit (ungefähr 82 Grad Celsius) nicht überschreiten.
In praktischen technischen Anwendungen verwenden Konvektionsrohrbänke typischerweise versetzte Anordnungen mit Rohrabständen, die auf Standard-Nenndurchmesser-Vielfachen basieren. Die Konvektionsabschnittsmodule von Tuopu Industry (Jiangsu) Co., Ltd. werden häufig in Modernisierungs- und Greenfield-Projekten für große Raffinerie- und Petrochemieunternehmen eingesetzt, wo bewährte technische Lösungen Hochtemperatur-Sulfidierung, Verschmutzungskorrosion und andere typische Serviceherausforderungen effektiv bewältigen.
Materialauswahl für Rohrböden und Verteiler
Rohrplatten fungieren als strukturelle Stützen für Ofenrohrsysteme, die kontinuierlich in Umgebungen mit hohen Temperaturen, hohem Druck und korrosiven Medien betrieben werden. Rohrplatten aus Gussstahl bieten eine hervorragende Kriechfestigkeit bei hohen Temperaturen und eine hervorragende Strukturfestigkeit, was sie zur bevorzugten Wahl für petrochemisch befeuerte Heizgeräte macht. API 560 legt klare Materialanforderungen fest: Wenn die Designtemperaturen der Stützen 1200 Grad Fahrenheit (ca. 649 Grad Celsius) überschreiten und der Vanadium- und Natriumgehalt des Kraftstoffs 100 Teile pro Million übersteigt, müssen die Stützen entweder mit 50 Millimeter hochdichtem, gießbarem, feuerfestem Material bedeckt sein oder aus speziellen Legierungsmaterialien hergestellt werden.
Verteilerkomponenten aus Edelstahl übernehmen Funktionen zur Flüssigkeitsverteilung und -sammlung in petrochemischen Anlagen. Gemäß den ergänzenden Bestimmungen von API 560 Second Edition müssen Verteiler, die sich in Sammelkästen befinden, für den gleichen Auslegungsdruck wie Verbindungsrohre ausgewählt werden, wobei die Auslegungstemperatur der maximalen Flüssigkeitsbetriebstemperatur an dieser Stelle plus mindestens 50 Grad Celsius entspricht. Tuopu Industry (Jiangsu) Co., Ltd. stellt Verteiler aus Edelstahlsorten wie 304, 321, 316 und 316L mit Außendurchmessern von 18 mm bis 610 mm und Wandstärken von 6 mm bis 50 mm her und erfüllt damit die unterschiedlichen Anforderungen an Transportleitungen mit mittlerem und niedrigem Druck.
Unterstützungssystem für Ofenzubehör
Die Ofenzubehörserie umfasst Baustahlkomponenten, feuerfeste Auskleidungsanker, Dehnungsfugen, Dichtungsbaugruppen und Zugangstüren. Obwohl diese Zubehörteile nicht direkt an der Wärmeübertragung beteiligt sind, haben sie doch erheblichen Einfluss auf die Integrität der gesamten Ofendichtung, die thermische Effizienz und die Zugänglichkeit für Wartungsarbeiten. Tuopu Industry (Jiangsu) Co., Ltd. setzt die technischen Spezifikationen der API 560 hinsichtlich der Anforderungen an das Ankermaterial (mindestens Edelstahl Typ 304), der Platzierung der Dehnungsfugen und der feuerfesten Konstruktionspraktiken strikt um, um die Produktzuverlässigkeit über den gesamten Lebenszyklus hinweg sicherzustellen.
Das Unternehmen betreibt eine intelligente Produktionslinie innerhalb seiner groß angelegten Produktionsbasis für befeuerte Heizgeräte und erreicht eine umfassende Qualitätskontrolle von der Rohmaterialprüfung über Präzisionsguss und Bearbeitung bis hin zur Prüfung des fertigen Produkts. Als erstklassiger Zulieferer für SINOPEC, PetroChina und CNOOC hat Tuopu Industry (Jiangsu) Co., Ltd. Produkte in Überseemärkte exportiert und dabei umfassende Projektabwicklungserfahrung in High-End-Anwendungen gesammelt, darunter Strahlungsschlangen für Ethylen-Spaltöfen und Reformerrohrbaugruppen.
Auswahlrichtlinien für befeuerte Heizungskomponenten
Bei der Auswahl von Ofenersatzteilen ist eine umfassende Bewertung der Konstruktionsbedingungen, Medieneigenschaften, Betriebszyklen und Wartungsstrategien unerlässlich. Die folgende Tabelle fasst die wichtigsten Referenzfaktoren für die Auswahl der Hauptkomponenten zusammen:
| Komponente | Wichtige Auswahlparameter | Gemeinsame Materialien |
| Konvektionsabschnittsmodul | Wärmeübertragungsfläche, Rauchgastemperatur, Anzahl der Rohrreihen, Typ mit erweiterter Oberfläche | Rippenrohre aus Kohlenstoffstahl und legiertem Stahl |
| Rohrblatt | Auslegungstemperatur, Auslegungsdruck, Rohrlochmuster, Korrosionszuschlag | Stahlguss, Edelstahl |
| Verteiler | Flüssigkeitsdurchfluss, Druckstufe, Temperaturbereich, korrosive Medien | Edelstahl 304/316/316L |
| Ofenzubehör | Feuerfestigkeitsklasse, strukturelle Belastung, Dichtungsanforderungen, Wartungszugang | Kohlenstoffstahl, Edelstahl, feuerfeste Materialien |
Häufig gestellte Fragen
01
Was ist der Hauptunterschied zwischen Konvektionsabschnittsmodulen und Strahlungsabschnitten?
Konvektionsabschnittsmodule basieren auf der konvektiven Wärmeübertragung als dominierendem Mechanismus, wobei Prozessflüssigkeit zur Vorwärmung in den Konvektionsabschnitt gelangt, bevor sie in den Strahlungsabschnitt strömt. Strahlungsabschnitte nutzen die direkte Flammenstrahlung zum Erhitzen. Konvektionsabschnitte arbeiten bei niedrigeren Rauchgastemperaturen und verwenden typischerweise Rohre mit erweiterter Oberfläche wie Rippen- oder Noppenrohre, um die Wärmeübertragung zu verbessern, während Strahlungsabschnitte höheren Wärmeflussdichten standhalten müssen.
02
Welche Vorteile bieten Rohrböden aus Stahlguss gegenüber geschweißten Rohrböden?
Gussstahl-Rohrplatten zeichnen sich durch eine integrale Konstruktion ohne Schweißfehler aus und bieten eine hervorragende Beständigkeit gegen Kriechen bei hohen Temperaturen, was besonders wichtig für Betriebsbedingungen bei hohen Temperaturen und hohem Druck ist. Geschweißte Rohrböden sind bei längerer Temperaturwechselbelastung anfällig für Schweißrisse, wohingegen die strukturelle Kontinuität von Rohrböden aus Gussstahl diese Risiken wirksam mindert.
03
Was sind typische Anwendungen von Edelstahlverteilern in petrochemischen Anlagen?
Edelstahlverteiler werden häufig bei der Zufuhrverteilung für Ethylen-Spaltöfen, der Prozessgassammlung für Wasserstoffreformer und der Seitenabzugsextraktion für atmosphärische und Vakuumdestillationsanlagen eingesetzt. Die Sorten 304 und 316L eignen sich für allgemeine Korrosionsanwendungen und chloridhaltige Medien in rauen Betriebsumgebungen.
04
Was sind die zentralen Designanforderungen von API 560 für befeuerte Heizgerätekomponenten?
API 560 umfasst Prozessdesign, Verbrennungsdesign, mechanisches Design, Materialauswahl, Fertigungsinspektion und Installationsinbetriebnahme. Zu den wichtigsten Anforderungen gehören die Mindestdicke des Rohrbodens, Ankermaterialien für die feuerfeste Auskleidung, Temperaturgrenzen für die Verteilerkonstruktion, Bestimmungen zur Ausdehnung des Konvektionsabschnitts und Temperaturgrenzen für das Außengehäuse.
05
Was ist der typische Austauschzyklus für defekte Heizungskomponenten?
Die Austauschzyklen hängen von den Betriebsbedingungen, der Medienkorrosivität und den Wartungspraktiken ab. Konvektionsabschnittsmodule erfordern in der Regel alle 5 bis 8 Jahre eine Inspektionsbewertung, während Rohrböden und Verteiler unter normalen Betriebsbedingungen eine Inspektionsbewertung von über 10 Jahren erreichen können. Hochtemperatur-Sulfidierung, Aufkohlung und thermische Ermüdung sind die Hauptursachen für Ausfälle. Regelmäßige zerstörungsfreie Prüfungen verlängern die Lebensdauer effektiv.
06
So ermitteln Sie, wann Rohrböden ausgetauscht werden müssen
Ein Austausch des Rohrbodens sollte in Betracht gezogen werden, wenn die folgenden Bedingungen vorliegen: Die Ovalität der Rohrlöcher überschreitet die Toleranz, eine Beschädigung der Dichtfläche führt zu Undichtigkeiten, die Verringerung der Wandstärke übersteigt die Korrosionszugabe oder die Rissausbreitung erreicht kritische Abmessungen. Tuopu Industry (Jiangsu) Co., Ltd. empfiehlt die Durchführung von Ultraschalldickenmessungen und Eindringprüfungen während der jährlichen Wartungsstillstände.
