Was ist die DRI-Branche?

Die DRI-Industrie bezieht sich auf das Segment der Stahlmetallurgie, das sich der Herstellung von direkt reduziertem Eisen widmet, indem Eisenerz durch gasbasierte oder kohlebasierte Reduktion bei Temperaturen unterhalb des Schmelzpunkts von Eisen in hochreines metallisches Eisen umgewandelt wird. Dieses Verfahren vermeidet die Hochofenroute vollständig und verlässt sich stattdessen auf die Reduzierung des in Reformersystemen erzeugten Gases, um den Sauerstoff aus Eisenerzpellets oder Erzklumpen zu entfernen. Ausrüstung wie das DRI-Reformerrohr, der Schachtofenkörper und das zugehörige beheizte Heiznetzwerk bilden das Rückgrat jeder DRI-Produktionslinie, und die Zuverlässigkeit dieser Komponenten bestimmt sowohl die Produktionsqualität als auch die Betriebskosten.

Kerntechnologierouten und Prozesskonfiguration in der DRI-Branche

Gasbasierte Schachtofenprozesse machen etwa 75,8 Prozent der weltweiten DRI-Produktionskapazität aus, wobei MIDREX und Energiron die beiden dominierenden Technologielizenzgeber darstellen. Die komplette Prozesskette durchläuft vier miteinander verbundene Stufen: Reduktion im Schachtofen, Gasreformierung in katalysatorgefüllten Reaktionsrohren, Abwärmerückgewinnung durch die Konvektionsstrecke und abschließende Brikettierung bzw. Kühlung. Da die Reduzierung der Gasqualität die gesamte Kette beeinflusst, steht das Rohrnetz des Reformers im Mittelpunkt der Prozessleistung.

Gasbasierte Schachtofenprozesse dominieren die DRI-Industrie, da sie einen hohen thermischen Wirkungsgrad mit flexiblen Ausgabeformen kombinieren, einschließlich Kalt-DRI, Heiß-DRI und heißem Briketteisen. Die Reduktionsgasaufbereitung ist der operative Kern dieser Route: Erdgas vermischt sich mit recyceltem Ofengas und strömt durch Reformerrohre, die mit Katalysatoren auf Nickelbasis gefüllt sind. Dabei entsteht ein wasserstoffreicher Reaktionsstrom, der die eigentliche Reduktion im Schachtofen durchführt.

Herstellungsstandards für DRI-Reformerrohr- und Katalysatorrohrkomponenten

Das DRI-Reformerrohr ist der drucktragende Kern des Reformierungsofens und ist internen Gastemperaturen über 900 °C, direkter Strahlungswärme von externen Brennern, anhaltendem Innendruck und mechanischem Verschleiß durch das Katalysatorbett ausgesetzt. Ein Schleuderguss-Ofenrohrprozess ist für diese Komponente die Standardpraxis, da er eine dichte Wandmikrostruktur und eine verfeinerte Kornstruktur erzeugt, was sich im Vergleich zum statischen Guss direkt in einer höheren Kriechfestigkeit und Oxidationsbeständigkeit niederschlägt.

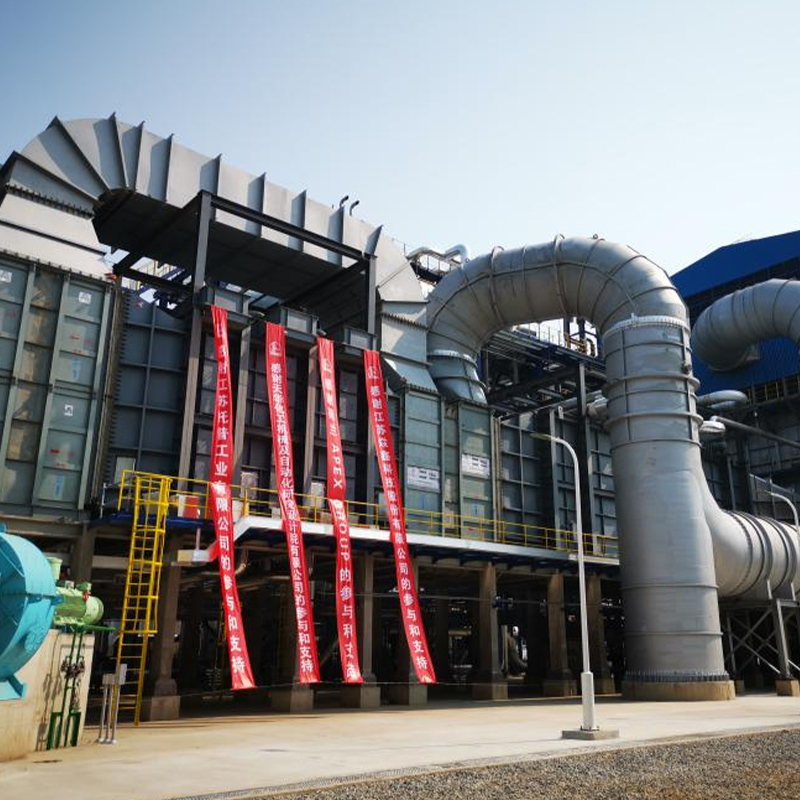

Die Materialauswahl konzentriert sich in der Regel auf hitzebeständige Legierungen mit hohem Nickel-Chrom-Gehalt wie HP- und HK-Qualitäten, die 25 bis 35 Prozent Chrom und 35 bis 45 Prozent Nickel enthalten, wobei Niob, Wolfram und Titan zur Verstärkung der Korngrenzen hinzugefügt werden. Die gleiche Katalysatorrohrtechnologie unterstützt auch das Reformerrohr zur Wasserstofferzeugung, das in Wasserstoffproduktionsanlagen verwendet wird, da beide Anwendungen nahezu identische Wärme- und Druckanforderungen haben.

• Betriebstemperatur: innen 900 bis 1050 °C, mit Wandtemperaturen bis zu 1100 °C
• Druckanforderungen: müssen dem internen Reduktionsgasdruck in Kombination mit dem Gewicht des Katalysatorbetts standhalten
• Materialstandard: hitzebeständige Legierung mit hohem Nickel-Chrom-Gehalt und dichter Schleudergussstruktur
• Lebensdauer: typischer Betriebszyklus von ca. 8 bis 12 Jahren
• Herstellungsverfahren: Schleuderguss, Präzisionsbearbeitung und zerstörungsfreie Prüfung

Zu den Fehlerarten im Reaktionsrohrbetrieb gehören hauptsächlich Kriechverformung, thermische Ermüdungsrisse, Versprödung durch Aufkohlung und Abplatzen von Oxidablagerungen. Diesen Risiken wird durch kontrollierte Abkühlraten des Gussteils, optimierte Legierungsverhältnisse und eine strenge Inspektion aller Rohrböden, Verteiler und Kollektorverbindungen vor dem Verlassen des Werks begegnet.

Ausgewählte Produktserien für DRI- und befeuerte Heizsysteme

Die folgenden Ausrüstungslinien decken das Reformerrohrnetzwerk, den Schachtofenkörper und zugehörige Crack- und befeuerte Heizsysteme ab, die in DRI-Anlagen, Ethylenanlagen und Raffineriebetrieben eingesetzt werden.

DRI-Reformerrohr

DRI-Industrie

DRI-Ofen

DRI-Industrie

Reformerrohr

Ofenrohr

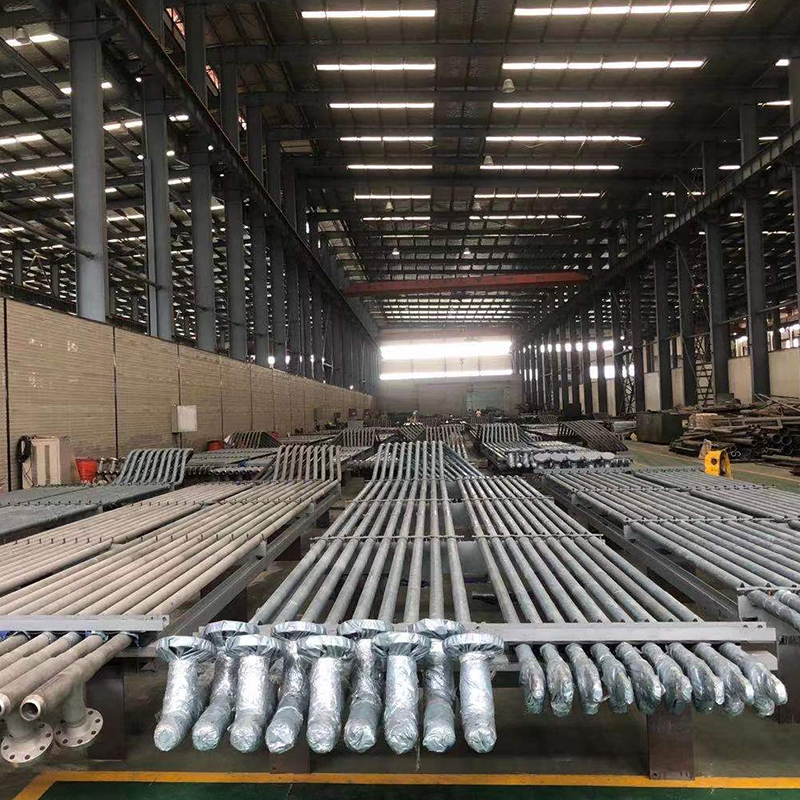

Crackrohr (Strahlungsspule)

Ethylenindustrie

Ethylen-Krackofen

Chemische Industrie

Strukturelle Gestaltung von DRI-Ofen und zugehörigen befeuerten Heizsystemen

Ein gasbasierter DRI-Schachtofen ist als feuerfest ausgekleideter zylindrischer Behälter gebaut. Eisenerzpellets oder Erzklumpen laden sich von oben ein und sinken durch die Schwerkraft nach unten, wo sie im Gegenstrom auf das nach oben strömende Reduktionsgas treffen, das die Reduktionsreaktion abschließt. Bei der Konstruktion befeuerter Heizsysteme zur Unterstützung dieses Ofens müssen das Höhen-zu-Durchmesser-Verhältnis des Schachts, eine gleichmäßige Gasverteilung über den Querschnitt, eine kontrollierte Absinkgeschwindigkeit des Beschickungsguts und ein zuverlässiges dynamisches Dichtungssystem an den Beschickungs- und Entladepunkten berücksichtigt werden.

Viele dieser Systeme teilen die technische Logik mit einem befeuerten Erhitzer für den Ölraffineriebetrieb und einem befeuerten Erhitzer für den petrochemischen Industriebetrieb, da alle drei auf einem Strahlungsabschnitt, einem Konvektionsabschnitt und einem präzisen EPC für die Ebenenkoordination des Ethylen-Spaltofens zwischen Ofenkörperkonstruktion, Rohrmetallurgie und Brenneranordnung basieren. Die vollständige Projektabwicklung, von der Prozessplanung bis hin zur Installation und Inbetriebnahme, sorgt dafür, dass diese miteinander verbundenen Ofenteile als ein einziges, zuverlässiges System funktionieren.

Grüne Transformation und technische Trends in der DRI-Branche

Die globale DRI-Industrie bewegt sich in Richtung eines kohlenstoffärmeren Betriebs. Herkömmliches erdgasbasiertes DRI verursacht bereits deutlich geringere CO2-Emissionen als die Hochofenroute, und die DRI-Technologie, die zu 100 Prozent aus grünem Wasserstoff als Reduktionsmittel besteht, gilt als führender Weg zur Dekarbonisierung des Stahlsektors. Führende Prozesslizenzgeber haben Anlagenkonfigurationen entwickelt, die flexibel zwischen Erdgas, Wasserstoff und Synthesegas als Reduktionsmittel wechseln können und so die Tür für einen vollständigen Übergang zur wasserstoffbasierten Reduktion offen halten, ohne den Schachtofen selbst umbauen zu müssen.

Die Flexibilität im Anlagenmaßstab ist ein zweiter Vorteil der DRI-Route. Während eine Kombination aus Hochofen und Sauerstoffofen in der Regel eine Jahresproduktion von etwa 2 Millionen Tonnen benötigt, um wirtschaftlich zu bleiben, kann eine DRI-Anlage in Kombination mit einem Elektrolichtbogenofen bereits ab 0,5 Millionen Tonnen pro Jahr in Betrieb gehen. Dies macht die DRI-Industrie besonders praktisch für Regionen mit verstreuten Eisenerzressourcen oder begrenzter Erdgas- und Wasserstoffversorgung, da sie Mini-Stahlwerke mit viel geringerem Kapitalumfang unterstützt.

Häufig gestellte Fragen

Welche Materialien werden typischerweise zur Herstellung von DRI-Reformerrohren verwendet?

DRI-Reformerrohre werden in der Regel aus hitzebeständigen Legierungen mit hohem Nickel-Chrom-Gehalt wie HP- und HK-Qualitäten im Schleudergussverfahren hergestellt, sodass sie Betriebstemperaturen über 900 °C und anhaltendem Innengasdruck standhalten können.

Was unterscheidet einen DRI-Ofen von einer herkömmlichen befeuerten Heizung?

Ein DRI-Ofen ist ein Schachtreaktor, der speziell für die Direktreduktion von Eisenerz gebaut wurde und sich durch einen Gegenstrom-Gas-Feststoff-Kontakt, ein dynamisches Dichtungssystem und eine feuerfeste Auskleidung auszeichnet. Dieser unterscheidet sich sowohl im Verfahrensprinzip als auch im konstruktiven Aufbau grundlegend von einem herkömmlichen befeuerten Heizgerät.

Was ist die typische Zusammensetzung von Reduktionsgas in gasbasierten DRI-Prozessen?

Reduktionsgas in gasbasierten DRI-Prozessen besteht typischerweise aus etwa 55 Prozent Wasserstoff und 36 Prozent Kohlenmonoxid mit einem H2-zu-CO-Verhältnis von etwa 1,5, das durch katalytische Reformierung von Erdgas in Reformerrohren erzeugt wird.

Was sind die Hauptproduktformen von DRI?

DRI wird in drei Hauptformen hergestellt: kaltes DRI, heißes DRI und heißes Briketteisen. Heißbrikettiertes Eisen wird durch Komprimieren von heißem DRI zu dichten Briketts hergestellt, um die Lagerung und den Transport sicherer zu machen.

Wie hoch ist die typische Lebensdauer einer Reformerröhre?

Unter normalen Betriebsbedingungen hält ein Reformerrohr typischerweise etwa 8 bis 12 Jahre, abhängig von der Betriebstemperatur, den Druckschwankungen, der Häufigkeit des Katalysatorwechsels und der verwendeten spezifischen Legierungssorte.

Welche Umweltvorteile bietet das DRI-Verfahren im Vergleich zur Hochofenstahlherstellung?

Das DRI-Verfahren verbraucht etwa die Hälfte der Energie der Hochofenroute und verursacht deutlich geringere CO2-Emissionen. In Kombination mit 100 Prozent Wasserstoff als Reduktionsmittel sind Kohlenstoffemissionen von nahezu Null erreichbar, was es zu einem zentralen Weg für die Dekarbonisierung der Stahlindustrie macht.
